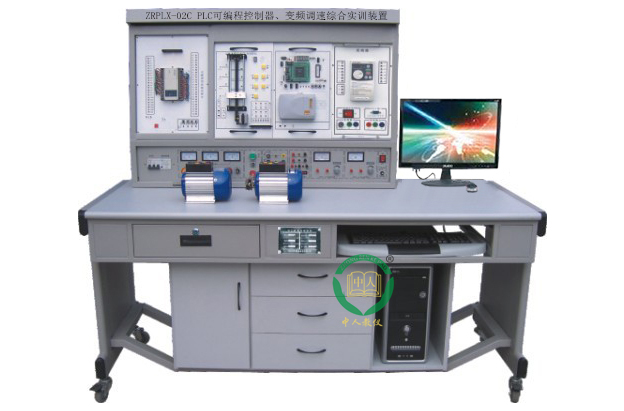

ZRPLX-02C可编程节制器与变频调速尝试台

根基尝试名目

（一）PLC局部
1）与、或、非逻辑功效测试
3）跳转、分支功效练习
5）数据处置功效练习
7）交通旌旗灯号灯PLC主动节制
9）LED数码官显现PLC主动节制
11）加工中间刀具库挑选节制
13）电机的主动节制
15）摹拟电视发射塔尝试
17）主动售货机
19）水塔主动供水节制体系
21）主动洗衣机节制体系摹拟练习
2）按时器、计数器功效测试
4）移位寄放器测试
6）微分、位操纵测试
8）搅拌器的PLC主动节制
10）四层电梯的PLC主动节制
12）艺术彩灯外型的PLC节制
14）步进电机的PLC节制
16）主动送料卸车体系节制
18）主动成型练习
20）邮件主动分拣
22）电镀进程节制
23）三相鼠笼式异步电念头点动节制和自锁节制(什物)
24）三相鼠笼式异步电念头联动正反转节制(什物)
25）三相鼠笼式异步电念头带延时正反转节制(什物)
26）三相鼠笼式异步电念头Y/△转换起动节制(什物)
27）MSGS组态棒图尝试讲授,操纵已编辑好组态棒图,对以上任何尝试停止静态跟踪讲授尝试
28）针对尝试名目的详细请求，先生自行编辑组态棒图停止尝试。
（二）PLC变频调速综合局部：
1、变频器功效参数设置与操纵
2、变频器报警与掩护功效
3、内部端子点动节制
4、变频器节制电机正反转
5、多段速率挑选变频调速
6、变频器无级调速
7、基于内部摹拟量（电压/电流）节制体例的变频调速
8、刹时停电启动节制
9、PID变频调速节制
10、PLC节制变频器内部端子的电机正反转
11、PLC节制变频器内部端子的电机运转时候节制
12、基于PLC数字量节制体例的多段调速
13、基于PLC数字量节制变频开环调速
14、基于PLC通讯体例的的变频器开环调速
15、变频器恒压供水体系的摹拟

特点

1．装配接纳组件多布局 改换尝试模块便利，如需扩大功效或开辟新尝试，只要增加尝试挂箱便可，永不裁减。
2．双口接线法 PLC主机与尝试挂箱之间的毗连便可接纳自锁接纳自锁紧接插线单线逐点毗连，以进步脱手动脑才能，加深领会PLC的布局功效，又可经由进程排线一次性毗连，以进步尝试毗连速率，与单一毗连法比拟具备相对优胜性。
3．PLC实训工具形像逼真，靠近产业现场的现实操纵，经由进程本尝试装配的练习，先生很快就能够顺应现场的任务。
4．接纳三菱FX系列可编程节制器，功效壮大，机能优胜，接纳模块化设想，组合矫捷。
5．组态棒图讲授 接纳MCGS工控组态软🍸件，一切尝试都已编辑出抽象直观、动🎃感强、讲授结果好的组态棒图，停止尝试静态跟踪讲授。

装配组成

（一）PLC局部
1．PLC可编程节制器实训台：供给三相电源，直流稳压电源及宁静掩护装配
2．PLC可编程节制器实训装配(挂箱规格：40×24×6 cm3)
1）PLC001 交通旌旗灯号灯PLC主动节制
2）PLC002 搅拌器的PLC主动节制
3）PLC003 LED数码管显现PLC主动节制（什物）
4）PLC004 四层电梯的PLC主动节制 （什物）
5）PLC005 加工中间刀具库挑选节制（什物）
6）PLC006 艺术彩灯外型的PLC节制
7）PLC007 电机的主动节制（什物）
8）PLC008 步进电机的PLC节制（什物）
9）PLC009 摹拟电视发射塔
10）PLC010 主动送料卸车体系 11）PLC011 主动售货机
12）PLC012 主动成型体系
13）PLC013 水塔主动供水体系
14）PLC014 邮件主动分拣体系
15）PLC015 主动洗衣机体系
16）PLC016 电镀体系
17）PLC017 继电器节制（一）
18）三相鼠笼电念头
19）根本尝试装配
3．PLC可编程节制器操纵桌
4．编程操纵软件
5．PLC仿实在训软件一套
（1）经由进程PLASH假造情况及时显现PLC的运转状况
（2）能够实现PLC假造接线，并对接线停止毛病查抄
（3）PLC编程练习、PLC法式编写测试等功效
（4）实现PLC运转摹拟，对毛病法式停止查抄
6．工控组态软件一套：翻开软件编程情况，任何实训都能够编辑出抽象直观动感强、讲授结果好的组态棒图，并停止实训静态跟踪讲授。
7．PLC可编程节制器（接口都已引到面板）及转接通迅电缆。
8．电脑或手持编程器（用户自备或代购）
（二）频次调速局部：装备三菱FR-S520变频器及相干接口附件。
（三）电机导轨及光电编码器一套
（四）三相异步电念头180W 1台

手艺机能

1、输入电源：三相四线电源，输入时唆使灯亮。
2、电源输入：有泄电型掩护器、过载、短路掩护装配。
A．三相四线380V输入，由三只电压表唆使输入电压
B．～220V经由进程宁静插座输入
C．+24V/2A直流稳压输入（数显）
D．+5V/1A直流稳压输入（数显）
E．±12V/1A直流稳压输入（按照装配须要而定）
3、PLC可编程节制器：
品牌、型号：三菱FX1N40-40mR（输入24点，输入16点），也可挑选西门子、欧姆龙，价钱另议。
4、分量：100Kg
5、形状尺寸：160×75×150 cm3

概述:

本plc节制与变频器实训装配集变频节制、PLC编程逻辑节制器、通讯编辑器、编程软件、工控组态软件、仿真讲授软件、摹拟节制实训挂箱、什物与于一体，综合性强、功效齐备。
PLC局部可直观地停止根基指令练习，多个操纵普遍的PLC现实操纵摹拟和什物节制练习，同时也为了高条理的设想开辟尝试实训供给杰出的前提：为了连系讲授请求，设想进程参考国际多种课本，从中精选最具典范性的实训名꧋目，装备三相鼠笼异步电机及继电器，能实现多个电气节制名目练习。变频器选用操纵普遍的三菱FR-S𝔉520变频器（用户也可选用别的品牌的变频器，价钱另议），带有R485通讯接口,可实现变频调速手艺课程的相干讲授实训。
